В период пандемии COVID-19 программы «Вести. Урал» (региональный блок на телеканалах «Россия-1» и «Россия-24») ежедневно показывали сводки о количестве выявленных случаев заболевания, количестве выздоровевших пациентов и о числе летальных исходов, вторым блоком — статистическая информация о числе заболевших в городах анти-лидерах. Озвучивал данные ведущий из студии, в этот момент его перекрывали заранее подготовленной графикой, в телевидении такой формат называется ‘видеоряд’.

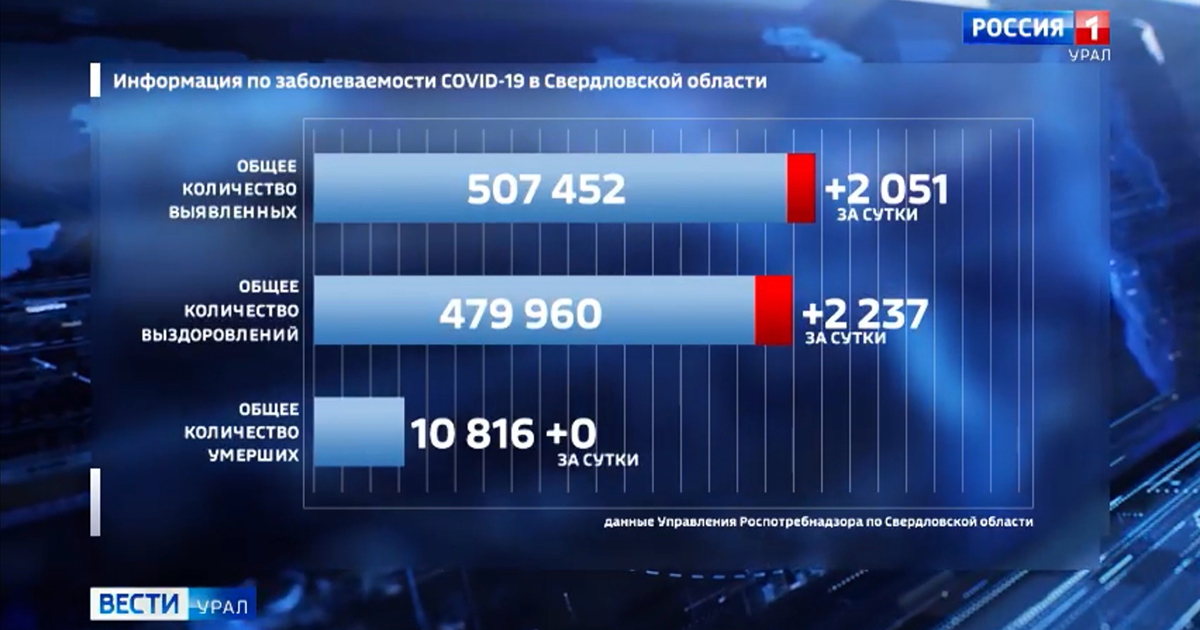

Данные представлены тремя гистограммами, каждая из которых отображает прирост показателя за последние сутки, история изменения при этом теряется, оценить прирост за последние сутки относительно прироста за неделю/месяц/всё время — невозможно. Если позавчерашний прирост был 5000, а вчерашний — 2000, то это хорошая динамика, а если позавчера была 1000, а вчера стало 2000, то такая динамика уже вызывает тревогу.

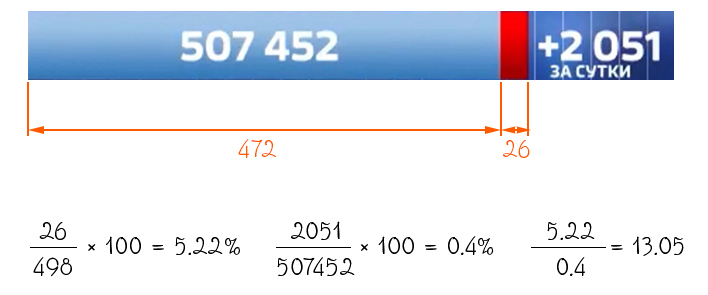

Оценим правдивость отображения данных по Тафти, для этого посчитаем соотношение длины частей графика в пикселях и сравним с соотношением в самих исходных данных:
Таким образом, гистограмма преувеличивает реальную картину в 13 раз. Лукавство в других показателях можно не оценивать, нарушения видны — 11 тыс. погибших визуально соответствуют 100 тыс. выздоровевших.

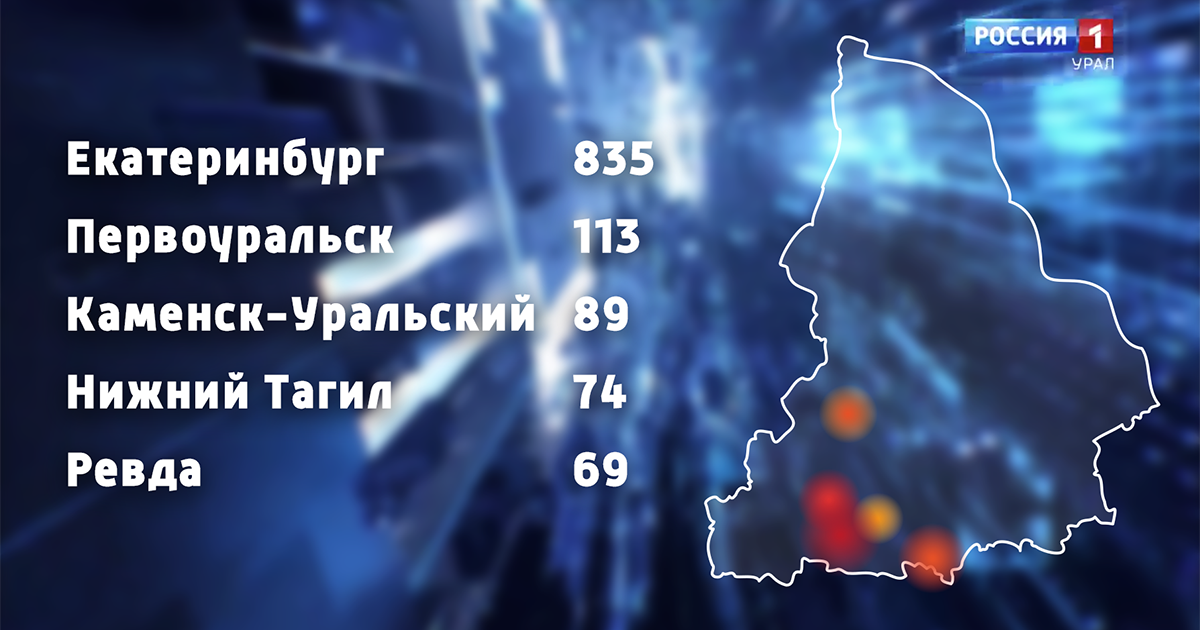

Во втором графике, равно как в первом, большое количество экранных пикселей отдано не под представление данных, а под оформление. Так карта Свердловской области с жёлтыми точками-очагами заболевания является фоном, реальных данных не отображает, и, по сути, является информационным шумом. Данные о количестве заболевших по городам представлены таблицей, упорядоченной по числу заболевших. В скобках указано общее число заболевших с начала пандемии.
Сравнение городов по числу заболевших в абсолютном выражении не является информативным. Например, 835 заболевших для Екатеринбурга — это 0.05%, а для посёлка Ис — уже 25%. Очевидно, что при одинаковом количестве заболевших ургентность ситуации в населённых пунктах будет разной, и определяется она, скорее, отношением числа заболевших к числу оставшихся свободных госпитальных мест.
При наличии в данных географической составляющей она может играть существенную роль, например, если несколько соседствующих городов показывают нехорошую динамику, возможно это связано именно с географическим фактором — например в эти населенные пункты активно приезжают/прилетают жители других областей и завозят вирус. Также это может говорить о недостатках в работе районных лечебных учреждений или служб Роспотребнадзора.

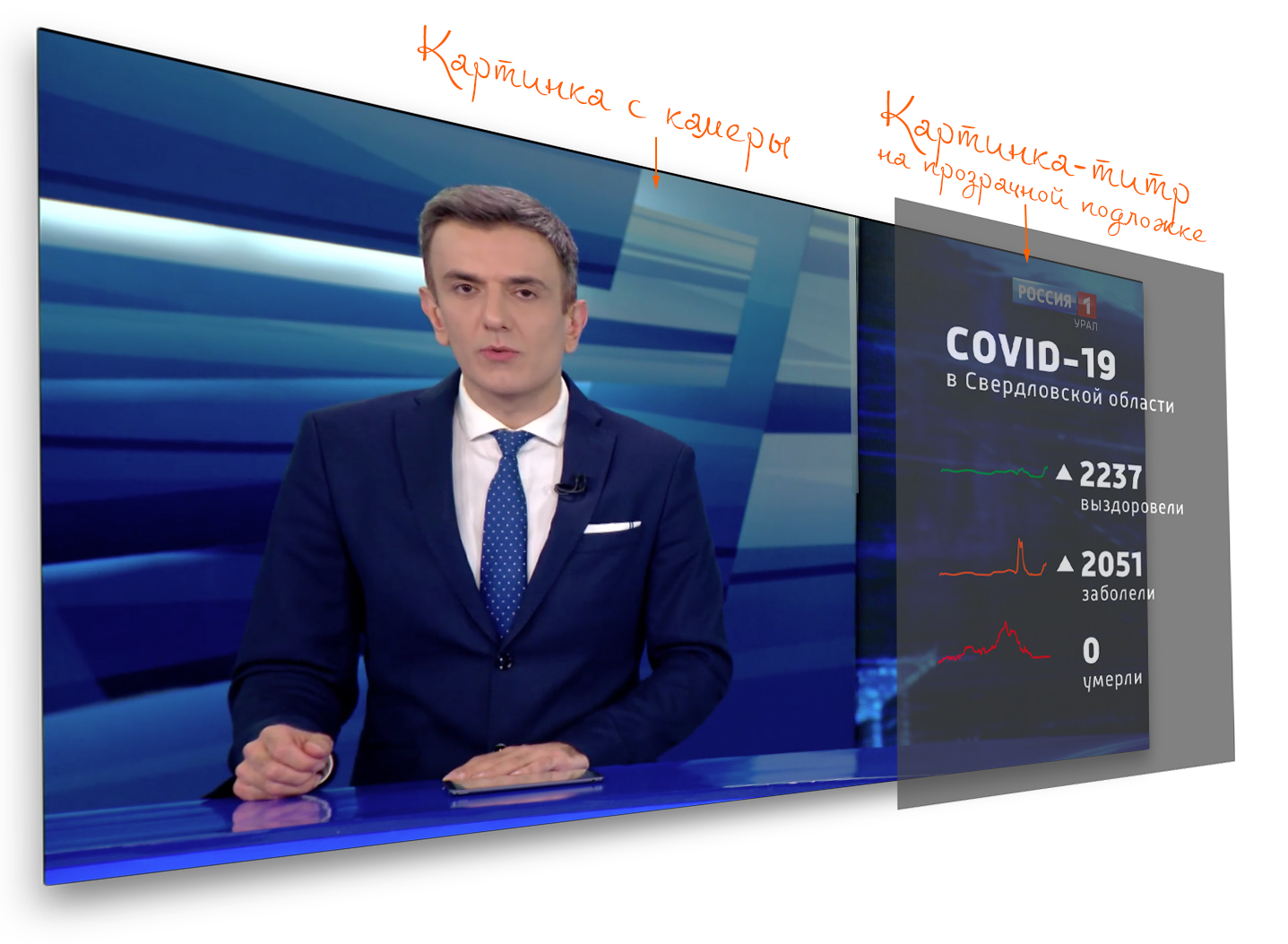

Во время эфира графика на экранах зрителей может формироваться следующим образом. Камера из студии «видит» картинку с ведущим слева по кадру, а правую часть кадра занимает медиаэкран с фоном телеканала. Поверх этого фона с помощью студийной титровальной системы выводится график — изображение на прозрачной подложке.
Суточные показатели прироста числа заболевших, выздоровевших и погибших показываются в виде спарклайнов — миниграфиков, отображающих историю развития ситуации с «высоты птичьего полёта». Сказать сколько человек заболели в определённую дату по такому графику невозможно, но можно легко определить в какой фазе развития ситуация сейчас — рост, снижения или плато. Упорядочивать показатели нужно по значению, если выздоровевших больше всего, то этот показатель должен находиться на первом месте. Сами показатели нужно сопроводить стрелками-маркерами, показывающими что с показателем происходит — рост или снижение. Например, по графикам видно, что число выздоравливающих растёт, но растёт и число заболевших, то есть позитивный прогноз делать преждевременно. По количеству погибших можно сказать, что какой-то пик пройден и сейчас ситуация более-менее стабильна. Начальная версия графиков такой информации предоставить не могла.
Число заболевших по городам оставляем в виде списка. Общее число заболевших за всё время не имеет смысла — какая-то часть этих пациентов уже не болеет, узнать какая именно — не представляется возможным. Карту области из декоративного элемента превращаем в информационный — наносим на неё очаги заболеваемости и окрашиваем их в зависимости от ургентности. Так получается, что лидер по абсолютному значению Екатеринбург фактически замыкает список анти-лидеров, а Ревда, замыкающая список, — находится в красной зоне, рядом со своим соседом — Первоуральском.
